La radio digital y su situación en España

Autor: Ramón Jesús Millán Tejedor

Publicado en Manual Formativo nº 62, ACTA, 2012

Descargar el artículo en PDF



introducción

La transformación de los sistemas analógicos en digitales ha sido una de las principales revoluciones acontecidas en estos últimos años en el sector de las tecnologías de la información y la comunicación (TIC), permitiendo no sólo una mejora de la calidad de los servicios, sino además, un aumento espectacular en la diversidad de éstos. Este cambio también se ha producido en los servicios de difusión, como la radio y la televisión.

La televisión digital es una realidad que forma parte de nuestras vidas cotidianas a través de los distintos medios de distribución: cable, satélite, DSL y GPON (IPTV) y televisión terrenal (TDT). La TDT no sólo proporciona a los usuarios la posibilidad de recibir muchos más canales en su televisor a una calidad similar a la del DVD, sino también añadir interactividad. A finales del mes de abril de 2010 se produjo el “apagón analógico” de la televisión, cerrándose así definitivamente la emisión de señales analógicas y completando la migración al entorno de la TDT. Este “apagón” liberó una serie de frecuencias del espectro radioeléctrico que permitieron la aparición de varios canales de TDT. Además, el espectro adicional facilitará en el futuro próximo, el despliegue de redes móviles 4G/LTE. La radio digital representa para la radio digital terrestre, lo mismo que la TDT (Televisión Digital Terrestre) para la televisión.

Una de las razones por las que el paso a la TDT se aceleró fue el “apagón analógico”. Sin embargo, por el momento no hay previsto un apagón analógico para la radio y ambos sistemas es muy probable que convivan durante muchos años. En la TDT era importante desocupar las frecuencias utilizadas, tanto por el gran ancho de banda que ocupaban, como por su atractivo para ser utilizadas por las operadoras de telefonía móvil. En cambio, el espacio que utilizan las radios analógicas es muy inferior y, además, no puede ser utilizado con otros fines. Por lo tanto, no hay un incentivo común a todos los agentes de la industria para realizar un “apagón analógico”.

La radio digital terrestre, también conocida como radio DAB, emite en España desde hace 11 años. Sin embargo, a pesar de sus importantes mejoras en la calidad del sonido y en la recepción de la señal, esta tecnología está poco extendida entre los consumidores, a diferencia de la televisión digital terrestre (TDT). La causa principal de su baja difusión es la necesidad de contar con un receptor específico para poder escuchar su programación y la falta de incentivos para realizar un “apagón analógico” similar al de la TDT.

Los esfuerzos para crear un sistema de radiodifusión digital comenzaron durante la década de los 1980s. En Europa los estudios se canalizaron a través del proyecto Eureka 147 y el fin principal era la ganancia en calidad, dando lugar a DAB. En Estados Unidos, en cambio, la empresa Ibiquity lideró el diseño del nuevo sistema, teniendo como principal objetivo un sistema muy adaptativo que permitiera un cambio gradual de los receptores, dando lugar a IBOC. Actualmente, tal y como se muestra en la Figura 1, existen tres sistemas de radiodifusión digital: IBOC (In-band On-channel), DAB (Digital Audio Broadcasting) y DRM (Digital Radio Mondiale). IBOC se ha implantado con relativa facilidad en los países que adoptaron este sistema.

Estandares mas importantes de radiodifusion digital

Figura 1: Principales estándares de radiodifusión digital.

El estándar empleado en España, al igual que en la mayoría de los países europeos, es el DAB. Tal y como se muestra en la Figura 2, también se utiliza en otros países como Canadá, China, Corea del Sur, Singapur, etc. Este sistema se ha implantado de forma más lenta y con más dificultad debido a los distintos motivos, por ejemplo, a que el DAB a diferencia del IBOC no permite “incluir” la señal analógica en el mismo ancho de banda, por lo que la señal sólo sirve para receptores digitales. Es más, en los últimos años han aparecido en el mercado nuevas variaciones de la tecnología como el formato DAB+ y nuevas tecnologías alternativas como DRM que ponen en peligro la supervivencia futura de esta tecnología.

Estado mundial de DAB, DAB+ y DMB

Figura 2: Estado mundial de DAB, DAB+ y DMB.

Tecnología DAB

DAB (Digital Audio Broadcasting) es una tecnología para la transmisión digital terrestre de señales de radio. Comenzó a ser desarrollado en los 1980s en la Unión Europea, siendo parte de los proyectos de Eureka 147. En 1995, fue aprobado como el estándar para Europa (ETSI 300 401). El organismo encargado de la definición de los estándares de la familia Eureka 147, que incluye DAB y DAB+ para radio digital y DMB para radio multimedia y televisión móvil, es el WorldDMB Forum.

Hoy en día, en más de 30 países se ofrecen regularmente servicios basados en DAB, sumando más de 1.400 servicios multimedia distintos. Existen más de 500 millones de oyentes potenciales alrededor del mundo y se han vendido más de 12 millones de receptores DAB. El país donde ha tenido más éxito el DAB ha sido en el Reino Unido, que fue también uno de los pioneros, comenzando las emisiones en 1995. Sin embargo, otros países de Europa están luchando por mantener sus servicios DAB, e incluso algunos están cancelando sus operaciones DAB y ven en IBOC o DRM una alternativa posible.

DAB utiliza una técnica de codificación y compresión de audio muy eficiente, denominada MPEG Audio Layer II (MP2) o Musicam. Así, mientras una señal digital estéreo como la del CD necesita una capacidad de 1,4 Mbps, con MP2 se necesitan sólo 192 Kbit/s sin prácticamente afectar a la calidad, debido a que en este proceso se tienen en cuenta las características psicoacústicas del oído humano. Además, esto permite a DAB realizar un uso más eficiente del espectro de frecuencias que la radio analógica tradicional. DAB puede alojar hasta 6 programas de música estéreo en el ancho de banda de un canal (1,5 MHz). Esta capacidad, además, es flexible, de modo que si no se necesita calidad estéreo en un programa, el espacio puede dividirse para alojar, por ejemplo, dos programas de calidad monofónica. Por otro lado, junto con el transporte de la señal de audio, esta tecnología permite el envío de texto, ofreciendo más detalles que el sistema RDS (Radio Data System) de FM, de manera que se puede mostrar en los receptores digitales numerosa información textual complementaria a la emisión, como la emisora, el título de la canción, noticias sobre el tráfico o el clima, publicidad, etc. Esto permitirá ofrecer una mayor cantidad y diversidad de contenidos, e incluso programas segmentados, dirigidos a audiencias más definidas, lo que posibilita la aparición de nuevos modelos de negocio.

DAB emplea la tecnología de modulación OFDM (Orthogonal Frequency Division Multiplex), que permite el establecimiento de redes de frecuencia única o SFN. Ésta es una gran ventaja respecto a la AM o FM convencional, donde se requieren redes multifrecuencia para la difusión de un programa en zonas amplias de cobertura u orográficamente complejas. De esta forma, cuando se escucha la radio en vehículos, no es necesario resintonizar de forma manual o automática el receptor de radio al cambiar de zona de emisión. Para los operadores, esto supone una mayor eficiencia espectral, una mayor sencillez en el diseño de la red y un mayor ahorro de costes. Con OFDM, además de la redundancia de información, se emplean técnicas de corrección de errores. OFDM reduce así las interferencias entre emisoras y las que sufren las transmisiones convencionales debidas a la propagación multitrayecto (vehículos en movimiento), es decir, debida al rebote de las ondas de radio en edificios edificios, cordilleras, etc. Puesto que DAB selecciona automáticamente el transmisor regional más potente, la recepción es mucho más clara. DAB puede ser transmitida a menor potencia que las señales FM o AM sin pérdida de cobertura geográfica, lo cual supone un menor coste para el operador y menor consumo de energía.

En 2007 se estandarizó DAB+ (ETSI TS 102 563), ofreciendo compatibilidad hacia atrás con DAB y aportando mejoras notables respecto a éste: más cobertura, mayor eficiencia espectral, costes de transmisión más bajos, posibilidad de sonido envolvente, mayor robustez, bajo retardo en el “zapping” entre emisoras, etc. El DAB+ es aproximadamente dos veces más eficiente que el DAB al usar el códec de compresión de audio más eficiente del mundo: HE-AAC v2 (MPEG-4 High Efficiency AAC v2 profile). Además la calidad de la recepción es más robusta en DAB+ que en DAB, ya que la primera incluye la codificación de corrección de error Reed-Solomon.

Otra importante innovación ha sido la introducción de capacidades adicionales de vídeo y multimedia a DAB con DMB (Digital Multimedia Broadcasting), lo cual lo han convertido en una plataforma de radio digital multimedia e incluso de televisión móvil digital. DMB (ETSI TS 102 428) permite la difusión de un amplio rango de servicios de televisión interactivos simultáneamente en el mismo multiplex (servicios de vídeo, servicios de radio DAB y DAB+, descarga de ficheros o podcasting, guía electrónica de programación o EPG, etc). En el espectro de un multiplex de 1,5 MHz se pueden ofrecer alrededor de 7 servicios DMB, lo cual lo hace mucho más eficiente que otros estándares de TV móvil. En la actualidad, DMB es el estándar de TV móvil más exitoso del mundo, con servicios comerciales en algunos países de Europa y Asia y más de 8 millones de dispositivos vendidos.

La base tecnológica, tanto para DMB como para DAB+, es DAB. Es decir, la capa física es la misma, sólo se han añadido nuevas aplicaciones, nuevos protocolos de transporte y una segunda capa de control de errores. Para migrar a DAB+ o DMB es tan sólo necesario sustituir los codificadores en la cabecera, siendo compatibles los emisores y las antenas. Los receptores deberán además soportar estos nuevos estándares.

Los receptores de radio convencionales analógicos no están preparados para recibir la señal digital, lo que hace necesaria la adquisición de un nuevo equipo con un coste adicional. Los receptores digita les sí son compatibles con la radio analógica, lo cual podría facilitar su expansión. En los últimos años han aparecido diferentes propuestas de fabricantes que incluyen la tecnología DAB junto con otras tecnologías y diferentes tipos de conectividad, como acceso a Internet. Esto los convierte en dispositivos multimedia con capacidad para escuchar radio a través de Internet (i-radio), al mismo tiempo que sirven de canal de retorno para la radio digital en el momento que las cadenas ofrezcan servicios interactivos. Existen más de 330 tipos de receptores DAB/DAB+/DMB en el mercado; sin embargo, los precios suelen ser superiores en un 50% en comparación con sus respectivos analógicos y superiores en todo caso a unos 40 euros.

Beneficios de DAB para los usuarios

Los principales beneficios de DAB para los oyentes son:

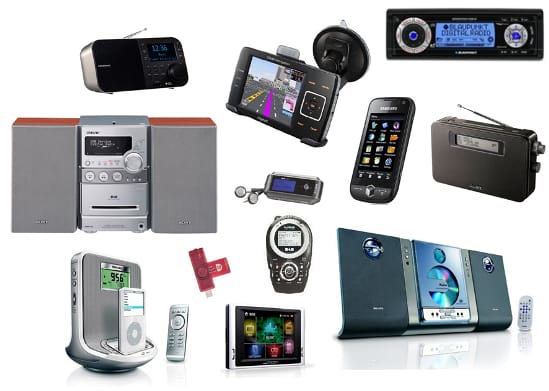

Receptores DAB, DAB+ o DMB

Figura 3: Ejemplos de receptores DAB, DAB+ o DMB.

Situación de la radio digital en España

La forma tradicional de transmitir audio a través de Internet, antes de la explosión del podcasting, era el streaming o webcasting. Mediante este sistema, las radios o cadenas de televisión online o webcasters, así como los audioblogs, utilizan el streaming para emitir desde un servidor central.

La radio digital se reguló por primera vez en España en 1999, mediante la aprobación del “Plan Técnico Nacional de Radiodifusión Sonora Digital Terrenal” por Real Decreto 1287/1999, de 23 de julio (BOE nº 177, de 26 de julio de 1999), y complementado por la Orden de 15 de octubre de 2001 (BOE nº 266, de 6 de noviembre de 2001). Las emisiones en pruebas con tecnología DAB comenzaron en 1998 y las emisiones de forma regular comenzaron en 2000, manteniéndose desde esa fecha hasta la actualidad 18 programas de radio de ámbito nacional. Cadenas tradicionales como COPE, Onda Cero, RNE y SER, cuentan con versiones de su programación que utilizan esta tecnología, emitiendo así en paralelo en FM y DAB. Además, otros grupos mediáticos cuentan con emisiones exclusivamente en DAB, como El Mundo Radio, Intereconomía o Radio Marca. Asimismo, se han realizado en España por parte de radiodifusores públicos y privados, diversas pruebas con tecnología DRM.

La banda de frecuencias habilitada para servicios de radiodifusión digital en España es la 195-223 MHz (UN-96) de acuerdo al CNAF (Cuadro Nacional de Atribución de Frecuencias). Recordemos que la banda de frecuencias habilitada para servicios de FM es la de 87,5-108 MHz (UN-17) y la habilitada para servicios de onda media o AM es la de 526,5-1.606,5 kHz (UN-1). Las licencias de emisión de radiodifusión digital con cobertura estatal en España son entregadas por concesión administrativa del Gobierno central, mientras que las licencias con cobertura autonómica o local son responsabilidad de las Comunidades Autónomas.

Sin embargo, a pesar de estos más de 11 años de emisiones, no se ha producido un notable incremento del parque de receptores digitales, ni por lo tanto, del número de oyentes de radio digital. Es decir, el principal problema para la popularización de la radio digital ha sido el mayor precio de los receptores digitales respecto a los tradicionales que captan la señal FM o AM, existiendo además distintos estándares internacionales que además de encarecer los precios, implica dispositivos incompatibles entre países. Los usuarios también desconocen los beneficios que aporta la radio digital, debido a la escasa promoción y publicidad realizada y, por lo tanto, no sienten la necesidad de utilizar el nuevo sistema. Tampoco la cobertura ha sido lo suficientemente buena, pues no ha llegado a alcanzar el 50% después de 11 años de vida. En los demás países europeos, con la excepción del Reino Unido, esta tecnología tampoco ha terminado de despegar por los mismos motivos.

El Consejo de Ministros, en su reunión de 10 de junio de 2011, aprobó el “Plan de Digitalización del Servicio de Radiodifusión Sonora Terrestre” (BOE nº 179, de 27 de julio de 2011), dando así cumplimiento a la disposición transitoria decimoquinta de la Ley 7/2010, de 31 de marzo, “General de Comunicación Audiovisual” (BOE nº 79, de 1 de abril de 2010). El objetivo del plan es “impulsar” la radio digital, que ha supuesto para los operadores emitiendo en digital importantes inversiones para desarrollar y dar a conocer esta tecnología, para alcanzar un reducido número de oyentes. El plan de digitalización comprende la adopción de una serie de medidas que pueden agruparse en cinco ámbitos:
